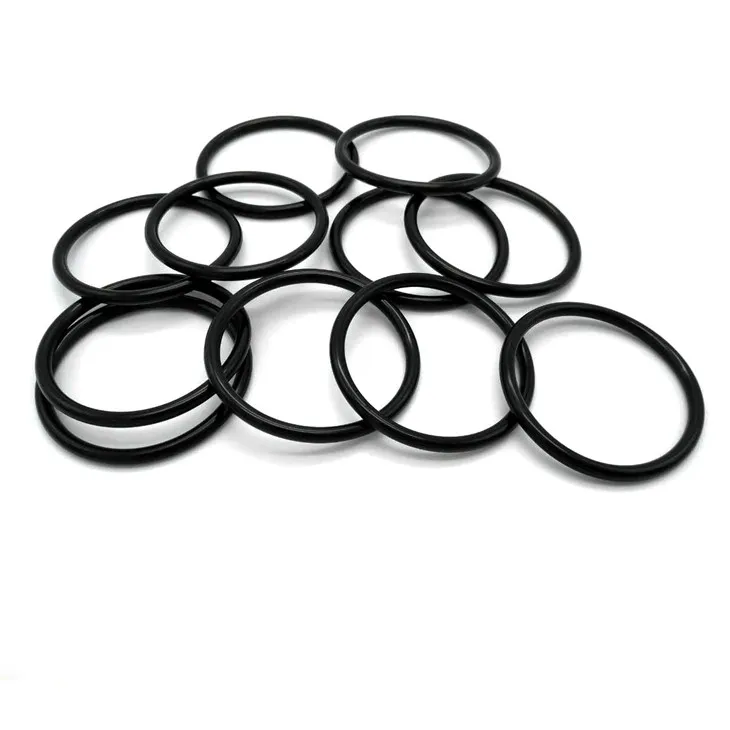

블랙 VQM 70 O 반지

재질: VMQ 70

색상: 블랙 레드 클리어 또는 브라운

DIN iso 3601-1, DIN iso 3601-3 산업 클래스 B 표면 편차 치수 공차 입력 기능 N

특정 응용 프로그램에 대 한 허용된 치수 공차 산업 클래스 A와 기능 미 입력 표면 편차에 따라 제한 될 수 있습니다.

승인 또는 특수 한 응용 프로그램 (가스, 식 수, 식품)에 대 한 적합성 테스트 자료는 필요에 따라 사용할 수 있습니다.

작업 응용 프로그램 제한

200 ° C의 온도 VMQ 70:-55 ° C

함수

O-링 원형 횡단면의 원형 고리 닫힙니다. 그들은 완전 한 링 양식 도구에서 경화를 통해 만들어집니다. O-링의 봉인 기능 설치 하 고 그 주택에 압축 횡단면의 변형에 의해 이루어집니다. O-링의 설치 주택에 축으로 또는 광선으로 압축할 수 있습니다. 작동 조건에서 미디어에 의해 발휘 된 압력 강화 봉인 함수 밑에 고무 소재 기능 비 압축 성 유체로 압력.

응용 프로그램

예: 플랜지 및 덮개 물개, 스레드 튜브 연결 및 실린더 헤드, 실린더 유압 실린더를 위한 바닥, O-링 밀봉 움직이지 않는 기계와 시스템 구성 요소 (정적 응용 프로그램) 및 액체와 가스 형태로 미디어에 대 한 주로 사용 된다. 특정 조건 하에서 그것도 왕복, 회전 및 나선형 움직임 (동적 응용 프로그램)와 O-링을 사용 하 여. 그것은 봉인, 백업 링의 사용을 최대 1000 바의 압력에 대 한 가능한 설치 주택 건설 디자인은 바로 제대로 완료 되 면 적절 한 물질 선택 요구. O-링 공장에 기계 공학, 유압, 공 압, 진공 응용 프로그램, 피팅 산업, 자동차 산업 분야 등 많은 분야에서 사용 됩니다.

설치 하우징

O-링의 설치 하우징 (홈) 가능 하면 직각으로 생산 해야 하 고 주의 처리 한다. 털, 긁힘, 그리고 노치를 피해 야 한다. 필요한 깊이 홈의 너비에 대 한 크기는 특정 응용 프로그램 및 횡단면에 따라 달라 집니다. 우리의 오 링 카탈로그에서 건설 및 차원 테이블에 대 한 권고를 발견할 것 이다. 설치를 촉진 하기 위하여 표면 코팅의 다양 한 응용 프로그램에 제공할 수 있습니다.

선정 및 설계

되도록 밀봉 효과, 사운드 오 링 선정 되어야 한다 가장 큰 가능한 횡단면을 제공 하. 오 링 재질 선택의 경도 압력, 갭 폭, 종류 (정적/동적) 씰링 및 기계 부품의 표면 품질에 따라 달라 집니다. 표준 응용 프로그램에 대 한 70 해안 A. 신중의 소재 경도 또한 올바른 압축, 신장 또는 압축 및 홈 설치 주택에 가득 정도에 부여 해야 하는 것이 좋습니다.
