유압 시스템은 특수 씰의 조합을 사용하여 밀봉됩니다. 유압 씰의 주된 임무는 유압 유체를 유지하고, 고체 또는 액체 오염을 배제하고,로드와 피스톤의 정렬을 유지하며 유압을 유지하는 것입니다. 극한의 경우, 씰은 실린더 내부의 고압, 극한 온도 및 횡력에 견딜 수 있어야합니다. 따라서이 적용에서 유압 씰의 기능은 유체 누출을 방지하는 것 이상으로 중요합니다.
유압식 피스톤 씰은 유체가 실린더 헤드를 통해 흐르는 것을 방지하는 반면로드 씰은 실린더 내부에서 외부로의 유체 누출을 방지합니다. 이로 인해 실린더가 피스톤의 어느 한쪽에 압력을 형성하여 실린더가 반대 방향으로 늘어나거나 줄어 듭니다. 슬라이딩 베어링 또는 웨어링 링은 측면 하중을 수용하고 금속 대 금속 접촉을 방지하며 유압 씰의 동심도를 유지합니다. 외부 와이퍼 또는 스크레이퍼는 먼지와 이물질이 유압 시스템에 침투하는 것을 방지하고 오염 수준을 최소로 유지하는 데 도움을줍니다.
유압 실린더는 또한 O- 링과 가장 자주 백업 링을 포함한 정적 밀봉 솔루션이 필요합니다.

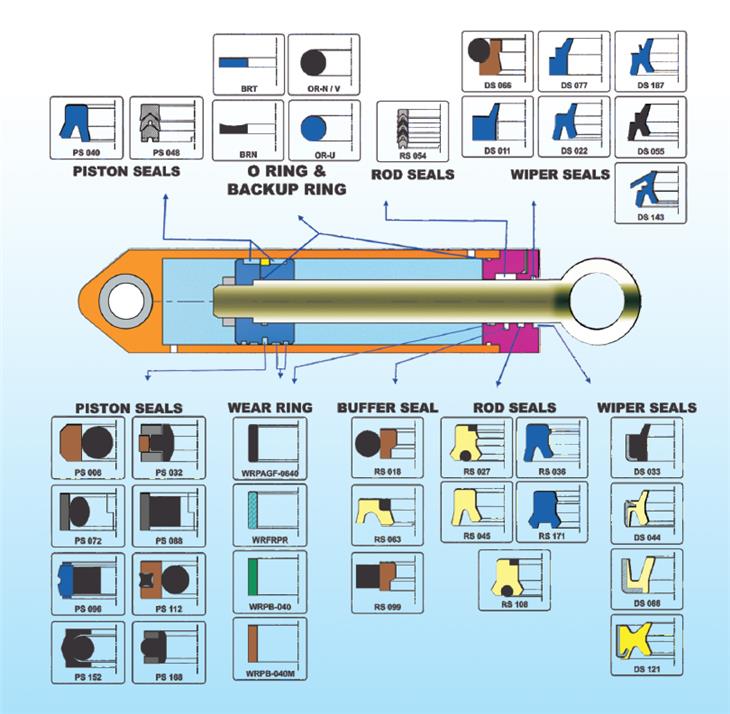

아래는 ROYAL의 다른 씰링 프로파일이있는 유압 실린더의 개략도입니다.
